关于坑位曝的光检测方案

需求简述

用户曝光模板后触发，曝光需要满足以下条件：

1、在屏幕展示大于等于2/3被曝光对象；

2、在屏幕的停留时间大于等于1.5秒；

3、一个页面对于同一个内容仅曝光一次。仅当重新进入页面后会继续上报。

技术拆解

对“同一个页面”的定义

  • 栈中的 UIViewController、Activity 是同一个实例

同一个页面内不需要重新曝光的动作：

  1. 顶部 tab 切换
  2. 下拉刷新
  3. 下一页、上一页
  4. 移出屏幕再移进屏幕
  5. 从子页面返回

需要重新曝光的动作：

  1. 底部 tab 切换
  2. 在后台超过30秒

方案一

初步考虑了一个模板曝光的技术方案：

  1. 增加一个 UIView 的类别，包含一个设置曝光数据的接口，调用该接口的 UIView 将被自动注册到全局的一个容器中，容器采用弱引用的方式
  2. hook didMoveToWindow，判断当前 view 是否需要记录曝光，然后通过 window 参数判断当前 view 是否在显示状态，并记录 visible、invisible 的时间点，用于判断曝光时长
  3. 曝光成功后上传事件

方案优点：

  1. 易落地
  2. 易集成
  3. 松耦合

方案缺点：

  1. 曝光事件检测不及时，依赖于 didMoveToWindow 的调用
  2. 暂不支持曝光面积的计算(后续可在该方案上拓展)
  3. 已曝光过 -> 新的曝光 需要根据规则在 View 层手动重置(后续可自动重置)

“暂不支持曝光面积的计算”的后续拓展方案：

  1. 可通过一个 Runloop 持续检查容器+当前已显示的 View 的交集
  2. 记录满足面积的 View

“已曝光过 -> 新的曝光”的后续自动重置方案：

  1. 通过 hook 一些事件，如下拉刷新、tab 切换，来实现自动重置
  2. 覆盖不到的地方还是手动

方案二

在实现方案一的过程中发现了一些问题：

  1. didMoveWindow 调用不及时，具体的：window 非空时调用的太早，此时 view 还没有暴露给用户；window 为空时调用的太晚或者没有调用，特别是在 TableView 和 CollectionView 中时，view 虽然没有在显示，但 TableView 和 CollectionView 仍然没将它从视图层级上移除，hidden 之类的属性也没有设置，需要找其他方案
  2. Runloop 配合定时器感觉不太好，主要是在 暂停 -> 继续 这两种状态下切换的时候，我们特别需要”即时暂停”

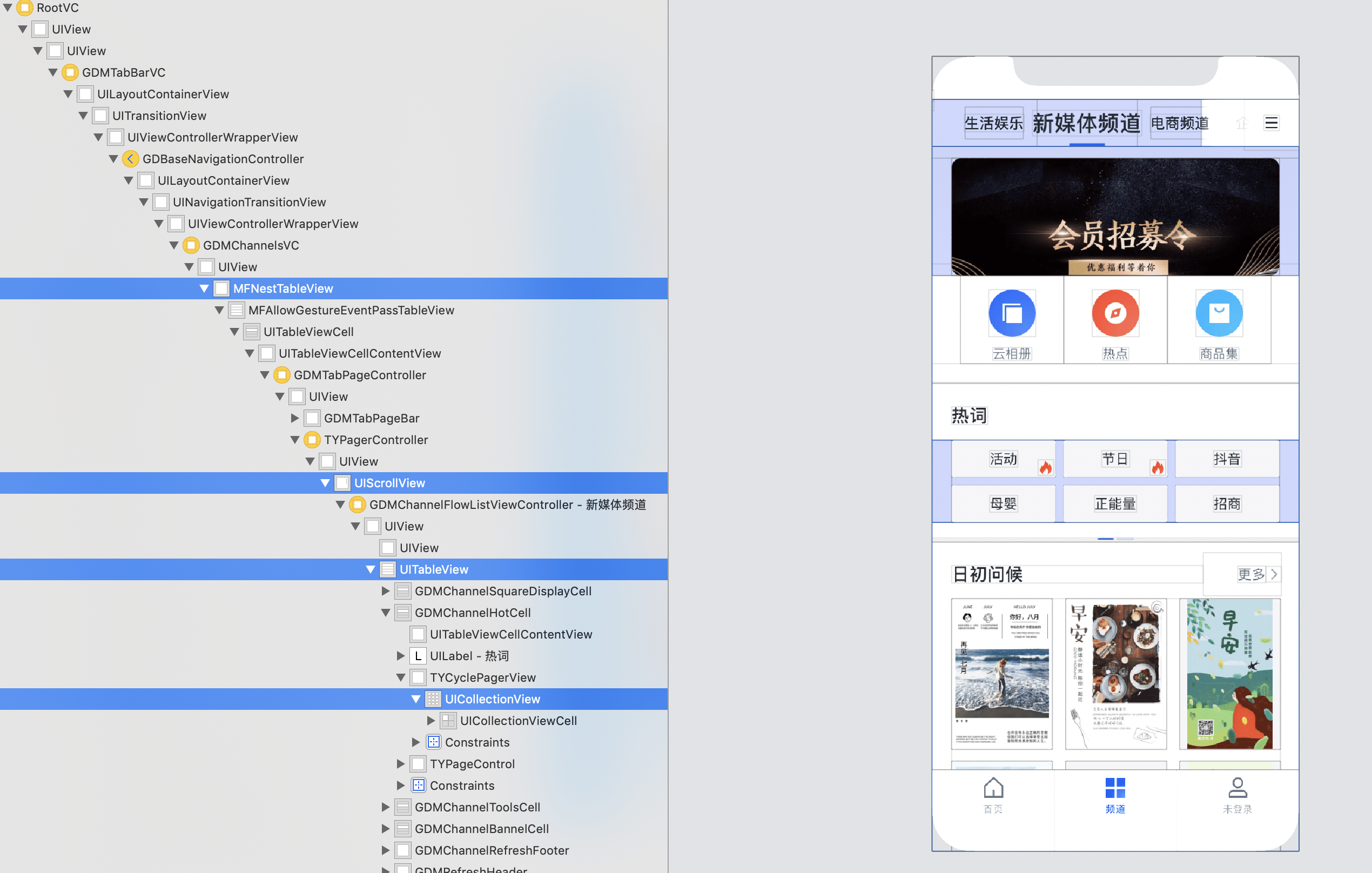

针对问题1的分析，以频道页面为例，ScrollView - TableView - CollectionView 互相嵌套太深，布局分析极其复杂：

由于 CollectionView 是全尺寸展示，这带来了两个后果：

  1. 失去了 Cell 可复用的特点，内存消耗大
  2. didMoveToWindow 等事件不准确

虽然重构这个页面是很自然的事情，不过这不是眼下的重点，我们还是把重点放在了无痕检测上，保证业务方布局的灵活性。

由于我们不能依赖 didMoveToWindow 去记录时间，我们需要在运行时手动计算哪些视图是真正可见的，从而记录时间。实时 Runloop 对效率影响太大，而且不能有效的节省资源，所以方案二的思路重点是：

  1. 基于 dispatch_queue 和 dispatch_timer 来代替 Runloop
  2. 曝光面积的算法通过在父视图或 window 裁剪掉子视图多余的部分来实现
  3. 增加了一个 layoutSubviews 的 hook，在 didMoveToWindow 和 layoutSubviews 的时机检测曝光面积和曝光时间
  4. 采用状态管理，内部分为了四种：
    1. exposureViews - 需要检测曝光的视图
    2. viewsForCheckingArea - 需要检测曝光面积的视图
    3. viewsForCheckingTiming - 需要检测曝光时间的视图
    4. viewsForExposed - 已曝光的视图，避免重复曝光

方案三

方案二基本上已经能够实现，但是逻辑控制代码还有优化的空间，我们希望：

  1. 尽量减少资源，减少对主线程的干扰
  2. 保持代码干净，维护性强

最终方案三做出的改进有：

  1. 基于 CADisplayLink 在滚动时检测曝光面积，不再需要 dispatch_queue + timer 的配置，而且时效性更强（目前是 30fps 检测一次）
  2. 去掉了两个状态：viewsForCheckingTiming 和 viewsForExposed
  3. 引入了 page 的概念，可以轻松控制是否需要重复曝光
  4. 曝光成功的的时机增加了滚动时，更快记录

完整的方案如下：

  1. hook UIView 的几个方法：
    1. didMoveToWindow - 映射到内部的 viewDidMoveToWindow，判断+记录，同时 page 的设置也在这个时机
    2. willMoveToWindow - 映射到内部的 viewWillMoveOutWindow，在 UIView 即将从 window 上移除前，再计算一次曝光面积和时间，如果 window 没了，就无法判断了
    3. layoutSubviews - 防止视图 size 变化影响曝光面积的计算
  2. 内部基于 CADisplayLink 高效的在滚动时持续检测曝光面积和时间；非滚动时仅在上述 hook 的方法触发时检测一次
  3. 已曝光的记录随 page 的生命周期，可由外部清除记录
  4. 前、后台的处理通过 UIApplicationDidEnterBackgroundNotification、UIApplicationWillEnterForegroundNotification 处理
  5. 曝光成功后上传事件

方案优点：

  1. 易落地
  2. 易集成
  3. 松耦合

方案缺点：

  1. 曝光面积的判断会有误差，特别是在被毛玻璃覆盖下

其他

如果有额外的要求，比如：

  • 对于同一个页面、同一个模板，不同的资源位，按多次曝光处理

有一个简单的 trick，就是业务方设置曝光数据时，加上一个固定的前缀(特殊字符)，这样内部就能当作是不同的曝光数据来处理，然后在上传时去掉这个前缀。

这个特殊字符可以用零宽字符。
